Grâce à ce logiciel, il est possible de visualiser tout ou partie d'un diagramme de l'air humide, et ainsi de Téléchargement. Votre sélection (0). Pour avoir toujours à disposition un diagramme psychrométrique, enthalpie, température, humidité. Télécharger le visualiseur de schéma psychrométrique Visualisez et utilisez les propriétés de l'air humide dans des conditions changeantes spécifique et pression); Affichez les données psychométriques en survolant le diagramme.

Nom: diagramme psychrométrique de lair humide
Format:Fichier D’archive
Version:Nouvelle
Licence:Usage Personnel Seulement
Système d’exploitation: MacOS. iOS. Windows XP/7/10. Android.
Taille:18.73 MB


Bien sur, cet effacement ne doit pas impacter les autres modules. Licence sans limite de durée et licence en location : Deux types de licence peuvent être délivrées après paiement d'une redevance forfaitaire. Séquence Refroidissement humide-Chauffage : On choisit un point de départ ici par exemple Mélange Été. Il suffit de compléter le tracé à l'aide de l'ajout de la batterie froide entre M2 et Se. Pour le point de sortie du chauffage Batterie chaude , on choisit dans la liste des point de sortie le point de soufflage sans saisir de donnée numérique. Pour obtenir la même température de surface adp , il faut dans un premier temps aller jusqu'au bout de l'étude et faire des petites corrections sur l'évolution de la batterie froide de la centrale d'air neuf. Il est possible de demander le calcul des conditions de soufflage avec un débit volumique de soufflage constant ou variable. On ouvre ensuite le module de mélange terminal option 4 pour obtenir le point Sbf 2 extrême du mélange de l'air du local et de l'air sortant de la batterie froide de la CTAN. Ordre de tracé pour la saison Hiver : Les points extérieur Eh , intérieur Lh , soufflage Lh et les débits sont connus.

Psychro est un logiciel de calcul des caractéristiques de l'air humide, il permet de calculer et de tracer sur un diagramme de l'air humide des évolutions simples. diagramme psychrométrique permet de lire l'ensemble des caractéristiques l' air contient cette quantité de vapeur, on dit qu'il est saturé en humidité ou que. 7 nov. Il permet de visualiser rapidement et simplement la température et l'humidité de l' air sur un diagramme psychrométrique. Seules deux données.

Tous les diagrammes de méca. Diagrammes Thermodynamiques. Tous les diagrammes de thermo. Liste de liens vers des sites proposant des logiciels en téléchargement Physique : radioactivité, thermodynamique, mécanique des fluides ; Chimie : chromatographie, réactions acide-base, oxydo-réduction. Notes : - Certains diagrammes ont été réalisé par D. Diagramme des équivalences des pertes de charge en longueur droite de conduite.

Abaque de Colebrook détermination du coefficient de perte de charge linéaire. Nomogramme des débits. Diagramme de Mollier de l 'eau par "D. Diagramme entropique de l 'eau par "D.

DIAGRAMME DE TÉLÉCHARGER LAIR HUMIDE PSYCHROMÉTRIQUE

La validation peut se faire pour un ensemble de valeurs dans le module ou pour la modification d'une seule valeur ou option. Pour ne pas surcharger la "feuille de travail", on ne peut afficher qu'un seul module à la fois.

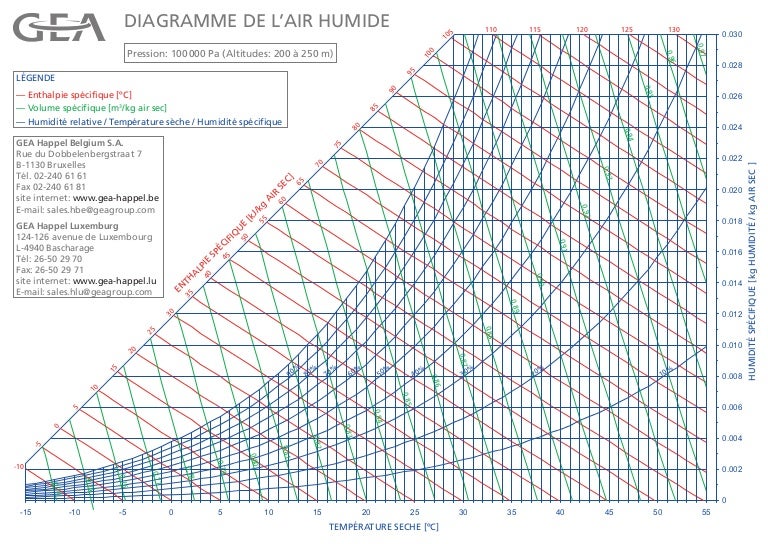

PRESENTATION DU DIAGRAMME

Les valeurs ou options dans les modules cachés sont mises à jour automatiquement en fonction des interactions entre les modules. Si vous fermez un module présentant des erreurs ou des données incomplètes, les dernières actions seront automatiquement annulées pour retrouver la dernière situation valide.

Saison s de référence : Toutes les données relatives au site conditions extérieures de base , au local conditions intérieures, charges , au débit de renouvellement d'air air neuf doivent être renseignées en fonction de la saison de référence choisie au départ de l'étude. Il est possible de ne faire l'étude que pour une seule saison. Si une seule saison est étudiée, le programme ne vous demandera pas de compléter les cases laissées vide. De toute façon, s'il manque une donnée ou un renseignement, la validation ne sera pas possible et un message vous indiquera l'erreur à corriger.

Pour effacer les valeurs relatives à une saison, il suffit d'effacer les valeurs dans les cases correspondantes.

diagramme psychrométrique télécharger gratuitement diagramme psychrométrique Télécharger.

Bien sur, cet effacement ne doit pas impacter les autres modules. Saisie des points de référence : Un point sur le diagramme est toujours représenté à l'aide d'un couple de coordonnées. La première coordonnée est la température sèche de l'air au point considéré. La deuxième coordonnée est l'humidité relative par défaut. Mais on peut choisir un autre paramètre que l'humidité relative pour la deuxième coordonnée à l'aide du bouton de sélection de paramètre se trouvant à gauche de celui-ci.

Il est possible de sélectionner comme autre paramètre : l'humidité absolue, l'enthalpie spécifique, la température humide, la température de rosée. Il est possible d'afficher sur le diagramme, les schémas, un repère texte relatif au nom du point; le nombre de caractères est limité à dix. Ce texte peut être repositionné facilement à l'aide de la souris.

Saisie des charges thermohydriques : Les charges thermohydriques permettent de calculer les conditions de soufflage pour chaque saison de référence. Les charges peuvent être exprimées sous forme sensible, latente, de masse d'eau, totale. Il faudra saisir au moins deux paramètres. Le choix du couple de valeurs se fait à l'aide d'un bouton de sélection à gauche des cases de saisie.

La saisie de charges est obligatoire pour toutes les études sauf pour celles concernant les centrales de traitement d'air neuf CTAN seules. Les paramètres de soufflage peuvent être exprimés soit en écarts de température maximaux, en taux de brassage ou en débit volumique de soufflage.

Il est possible de demander le calcul des conditions de soufflage avec un débit volumique de soufflage constant ou variable. Saisie du renouvellement d'air Air neuf : Avant de saisir les débits d'air neuf, il faut choisir le type de système étudié pour déterminer le mode d'alimentation en air neuf : - Étude d'un système centralisé double-flux avec caisson de mélange Volets automatiques ou fixes , - Étude d'un système décentralisé avec centrale de préparation d'air neuf et traitements décentralisés dans le local, - Étude d'une centrale de traitement d'air neuf seule.

Si l'installation est en tout air neuf, il n'est pas nécessaire de saisir les débits d'air neuf.

LAIR HUMIDE DIAGRAMME PSYCHROMÉTRIQUE DE TÉLÉCHARGER

C'est le logiciel qui les calculera. Pour une situation en tout air recyclé pas d'air neuf , il faudra saisir 0 dans la case débit. Ne laissez pas la case vide car le logiciel ne fera pas le calcul du débit de reprise.

Enfin, pour les installations à faible débit d'air neuf et charge thermohydrique élevée, on peut demander, pour la situation hiver, le calcul du débit d'air neuf qui permettra de réaliser l'équilibre en augmentant le débit d'air neuf "Freecooling".

Air humide — Wikipédia

Saisie des gradients de pression pour chaque saison : Les gradients de pression, les valeurs des débits d'entrée ou de fuite d'air seront saisies après celle des débits d'air neuf. Dans la négative, les valeurs entrées ne seront pas prises en compte dans le calcul des débits. Apports thermiques des ventilateurs : Les apports thermiques des ventilateurs doivent être ajoutés ou effacés avant tout ajout de batteries chauffage, refroidissement Avec cette version de DimClim, il n'est pas possible : - d'effacer les apports thermiques si un élément batterie a pour référence le point d'entrée du ventilateur de soufflage.

Le programme filtre les points disponibles pour l'entrée et la sortie des batteries. Il n'y a pas de valeurs à entrer pour le point d'entrée; on choisit le point désiré à l'aide de la liste proposée ou on entre la valeur directement pour le point de sortie. Pour obtenir un fonctionnement dynamique du logiciel, il faut prendre le point proposé dans la liste en sortie d'élément.

Par contre, si le point de sortie d'un élément fait référence au point de soufflage, l'actualisation des données sera réalisée de façon dynamique si le point de soufflage change de valeur voir évolutions type. Si une préchauffage d'air neuf hiver est présent, il n'est pas possible d'ajouter un récupérateur d'énergie car le point d'air neuf hiver est n'est plus "libre". Il faut donc ajouter le récupérateur d'énergie en premier et si nécessaire ensuite le préchauffage d'air neuf en hiver.

J'ai volontairement choisi cet ordre car on n'installera un préchauffage d'air neuf que dans le cas de risque de givrage avéré ou de conditions extérieures basses. L'évolution de rejet du récupérateur d'énergie est donnée à titre indicatif et pour vérifier qu'il n'y a pas risque de givrage; il faut vous adresser aux fabricants de ces appareils pour obtenir de façon plus précise les coordonnées réelles du point figuratif du rejet d'air.

La sortie de la batterie de préchauffage d'air neuf en Hiver ne peut pas avoir de liaison vers un point maître. La température de sortie de préchauffage est entrée directement. Effacement des batteries ou de points, modifications des données : On ne peut effacer un point que s'il est maître et qu'aucune évolution en dépend. On ne peut effacer les évolutions que dans l'ordre inverse dans lequel elles ont été créées.

Il n'est pas possible, par exemple, d'effacer, une évolution ou une batterie précédent une suivante puisque celle ci en dépend directement par analogie, il serait impensable de détruire le deuxième étage d'un immeuble de cinq sans conséquences!

En cours de projet, il est possible de modifier les données à condition que ces modifications ne remettent pas en cause la validité de la solution existante. Le programme calcule de nouveau l'ensemble des paramètres et affiche dynamiquement les modifications sur le diagramme et met à jour les paramètres, les caractéristiques des batteries ainsi que les schémas.

Air humide

Pour atteindre le "point d'arrivée" Soufflage Hiver , il faudra en général chauffer puis humidifier l'air. On choisira, dans un premier temps, le module chauffage et dans la liste des points d'entrée le point de départ ici Mélange Hiver. Pour le point de sortie du chauffage Batterie chaude , on choisit dans la liste des point de sortie le point de soufflage sans saisir de donnée numérique.

Si vous donnez une valeur directe, le logiciel ne fonctionnera pas de façon dynamique la température de sortie sera fixée à la valeur imposée. Le tracé de l'évolution de chauffage se fait jusqu'au point de soufflage. Lorsque l'humidification est ajoutée, le programme modifie automatiquement la position du point de sortie de la batterie chaude pour tenir compte de l'apport enthalpique de l'humidificateur à vapeur. Si le point de mélange ou le point de soufflage est modifié, la séquence est modifiée automatiquement.

Séquence Chauffage-Humidification à eau : On utilise la même méthode que précédemment. Ici, on va supposer que le rendement de saturation de l'humidificateur à eau est imposé. Le tracé de l'évolution du premier chauffage se fait jusqu'au point de soufflage ou tout autre point après le point de mélange. Lorsque l'humidification est ajoutée, le programme modifie automatiquement la position du point de sortie de la première batterie chaude.

Il suffit de compléter le tracé à l'aide d'une deuxième batterie chaude. Si le rendement n'est pas imposé, on procède comme pour la vapeur en choisissant le point de soufflage Hiver comme référence de point de sortie. Séquence Refroidissement humide-Chauffage : On choisit un point de départ ici par exemple Mélange Été. On ajoute la batterie froide en choisissant comme référence du point de sortie le point de soufflage Été. La pente de refroidissement étant trop importante pour la température de surface imposée, on terminera l'évolution à l'aide d'un batterie chaude terminale.

Le tracé de l'évolution se fait jusqu'à l'humidité absolue du point de soufflage. Il ne reste plus qu'à "fermer" l'évolution en ajoutant un chauffage terminal.

LAIR PSYCHROMÉTRIQUE HUMIDE TÉLÉCHARGER DIAGRAMME DE

Séquence Déshumidification à adsorption - Refroidissement sec : On part du point de mélange Été. On ajoute le déshydrateur en choisissant comme référence de point de sortie l'humidité absolue du point de soufflage Été. La solution déshydrateur est nécessaire dans ce cas car la quantité d'eau résiduelle dans le local est très basse. Si on utilisait une batterie froide pour déshumidifier, il faudrait prévoir un jeu de batteries froides en parallèle : pendant qu'une travaille, l'autre dégivre.

Le tracé de l'évolution du déshydrateur se fait jusqu'à l'humidité absolue du point de soufflage. Il ne reste plus qu'à "fermer" l'évolution en ajoutant un refroidissement "sec" sans risque de givrage. Séquence Refroidissement humide - Déshumidification à adsorption : Dans le cas d'une quantité d'eau à piéger très importante, on peut utiliser une batterie froide suivie d'un déshydrateur.

Le programme calcule la position du point de sortie de la batterie froide en respectant la température de surface imposée. En cochant la case "Freecooling", le programme calcule le débit d'air neuf nécessaire à cet équilibre. A l'aide d'une batterie chaude, on termine le tracé simplement. Si l'humidité est contrôlée, on termine avec une humidification à vapeur par exemple.

Ordre de tracé pour la saison Été : On saisit les conditions extérieures Ee et intérieures Le , les conditions de soufflage Se. Ordre de tracé pour la saison Hiver : Les points extérieur Eh , intérieur Lh , soufflage Lh et les débits sont connus. Échangeur à induction dans le local : Ces systèmes à induction avec mélange secondaire ne possèdent pas de ventilateur; C'est la pression de l'air neuf qui permet de réaliser l'induction d'air en sortie pour réaliser le mélange entre l'air repris du local et l'air traité en série par la CTAN et la batterie de l'échangeur.

Les données sont basées sur l'échelle des températures internationales de EIT Le calcul de la pression de vapeur saturante et de la chaleur latente de vaporisation est obtenu à partir de fonctions polynomiales. La température de rosée fonction inverse de la pression de vapeur saturante est calculée par itérations successives sans modélisation simplifiée.

Sur la page de téléchargement, plusieurs fichiers d'exemples détaillés, étape par étape, sont disponibles au format "zip". Il faudra les décompresser après téléchargement.

Le dossier "climatisation de confort" reprend tous les cas étudiés dans l'étude sur ce site. Les valeurs données par le logiciel peuvent présenter une très faible dérive car le dossier a été écrit avant la modification des formules de calculs. Quelques propositions de corrigé d'épreuves du BTS F. E sont disponibles en plus d'autres cas courants : Dossier "Conditionnement d'air" : Études des installations FEE option C session Fluidique Énergétique Environnements session : la solution fait apparaître le mélange d'air neuf utilisé pour la surpression dans le séchoir à fromage.

Dossier "CTAN étude complète" : Fluidique Énergétique Environnements session : les données du sujet ne permettaient pas d'obtenir l'équilibre thermohydrique du local. Il n'est pas possible que le point de mélange se confonde avec le point de soufflage sauf si on diminue le débit d'air neuf. Ce débit est réglementaire : on ne peut donc pas le diminuer! Une solution non demandée dans le sujet dommage!

Dossier "Double flux" : Fluidique Énergétique Environnements session : Le récupérateur de chaleur était étudié en occultant le rejet de l'air. Les conditions intérieures point de rosée du local et extérieures mènent à une situation de givrage de l'échangeur de récupération.

Une première solution pour protéger l'échangeur est l'installation de volets de bipasse. Mais dans ce cas, on ne récupère plus l'énergie si on reste dans des conditions givrantes. On peut trouver un compromis en ajoutant un léger préchauffage de l'air neuf pour sortir de cette situation de givrage on reste quand même à la limite de givrage.
